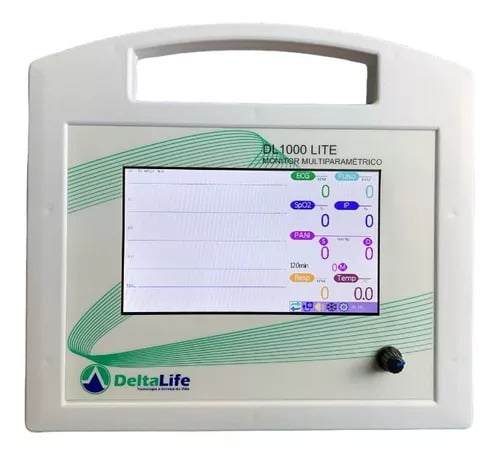

DL1000 Lite – Monitor Multiparamétrico

• 9 Parâmetros Integrados:
• Eletrocardiógrafo. Possibilita realizar laudos a distância.
• Oxímetro;
• Curva Pletismográfica;
• Frequência cardíaca por pulso;
• Índice de Perfusão pelo Oxímetro;
• Pressão Arterial PANI Sistólica, Diastólica e Média;
• Frequência respiratória – Sensor de respiração pelo fluxo de ar (exclusivo no mercado);
• Temperatura;
• Tabela de Tendência PANI

• O Monitor Multiparamétrico DL1000 de 7”
• Eletrocardiograma com 6 derivações (DI, DII, DIII, aVf, aVL, aVr) e 1 precordial com a possibilidade de exibir 5 derivações simultâneas na tela.
• Função Cirúrgica: onde uma derivação pode ser exibida de forma contínua na tela.
• Oxímetro com curva pletismográfica.
• Frequência cardíaca.
• Índice de perfusão.

• Pressão arterial sistólica, diastólica e média com configuração de leituras por tempo e leituras singulares.
• Sensor de respiração com exclusivo sensor que se conecta ao tubo traqueal, possibilitando a verificação da frequência respiratória até em paciente neonatal.
• Leitura da temperatura esofágica.
• Software para realização de eletrocardiograma via internet pelos 3 cardiologistas consultores da Delta Life (Laudo de Eletrocardiograma a distância).

• Avançado algoritmo de processamento de sinais, Anti Motion Interference;
• Processamento do sinal digital, melhorando a precisão em baixa perfusão;
• Alto desempenho de SpO2 em baixas perfusões: Amplitude mínima de pulso é 0,075%;
• Sensor de Temperatura Retal de alta precisão (0,1 °C);
• Imunidade a interferências em alta frequência.
• Eletrocardiograma com alta eficiência. Processamento do sinal digital possibilitando a

separação total do sinal do ruído.

• Monitor de pressão desenvolvido para a área veterinária possibilitando o uso em pequenos animais.

Outras funções do Software integrado:

• 5 ganho configuráveis;
• Precisão mínima de aquisição;
• Cadastro Cliente/Proprietário;
• Gravação de exames para reanálise posterior;
• Suporte para impressão;
• Geração de PDF;
• Geração de laudos à distância;

Oxímetro

• Técnicas de espectrofotometria;
• Alta precisão em baixa perfusão;
• Tecnologia Anti Motion que possibilita a leitura com o paciente em movimento;
• Faixa de medida: 0 a 100%;
• Precisão: 70 a 100% ±2% (uso normal);

 70 a 100% ±3% (baixa perfusão ou movimento);

 Abaixo de 70%: Não especificado.

Pulso

• Bip sonoro de Pulso:
• Faixa de medidas: 30 a 250 bpm;
• Precisão: 30 a 250 bpm = ± 2;

 30 a 250 bpm = ±3 (baixa perfusão ou movimento).

Temperatura

• Sensor de temperatura com cabo de silicone de 3 metros;
• Faixa de medidas: 0 a 60°C;
• Precisão: 0,1°C.

Pressão Arterial Não Invasiva

A pressão arterial pode ser definida como sendo a força que o próprio sangue, depois de bombeado pelo músculo cardíaco, exerce sobre as paredes dos vasos sanguíneos enquanto percorre o corpo do animal. Como a circulação sanguínea ocorre em um “sistema fechado”, é fundamental a manutenção da pressão arterial para que haja boa e completa circulação sanguínea.

O procedimento de medição Não Invasivo oferecido pelo DL1000 se dá através de 5 manguitos de diferentes tamanhos.

Dividida em Pressão Arterial Sistólica e Pressão Arterial Diastólica, o equipamento exibe separadamente cada uma delas, além da Pressão Arterial Média.

• 5 manguitos de tamanhos diferentes;
• Range de medição 50 ~230mmHg
• Intervalo de medição: 2 minutos até 2 horas;
• Precisão: +/- 95%.

Alarmes

• SpO2: Alarme sonoro e visual de máximo e mínimo;
• Pulso: Alarme sonoro e visual de máximo e mínimo;
• Temperatura: Alarme sonoro de máximo e mínimo;
• Pressão: Alarme sonoro e visual de máximo e mínimo tanto para a pressão sistólica quanto

para a diastólica;

• Frequência respiratória: Alarme sonoro e visual de máximo e mínimo.

Preparo: Ao colocar o paciente na mesa, certifique-se que a mesa está coberta por uma superfície não condutora de eletricidade. (Se possível isole a mesa com pés de borracha para diminuir as interferências elétricas).

OBS: Se a mesa for de metal cubra a superfície com um “tapete de borracha”; Durante o exame não coloque a mão na mesa, apenas no paciente; Calçados com solados de borracha facilitam o isolamento.

Colocando os Eletrodos: O proprietário (ou auxiliar) deve segurar com as duas mãos a região cervical do paciente, Se o paciente impor resistência uma terceira pessoa deve segurar os membros posteriores.

Os eletrodos devem ser fixados diretamente na pele em uma região onde exista menos concentração de pelos. Caso se torne necessário, faça a tricotomia na região que devem ser fixados os eletrodos.

Na superfície de contato (já fixado no paciente) é aplicado um Gel condutor ou álcool 97ºgl. Se usado o Gel condutor deve ser feita a limpeza imediata a fim de evitar oxidação. Se usado o álcool, lembre-se, o álcool evapora entre 5 e 10 minutos (Essa forma não é indicada em registros muito longos ou monitoração cirúrgica).
